[특허] 열 변형 방지형 해치 커버를 갖는 친환경 선박

출원번호 :  1020220069162 (2022.06.07)

등록번호  : 1025338940000 (2023.05.15)

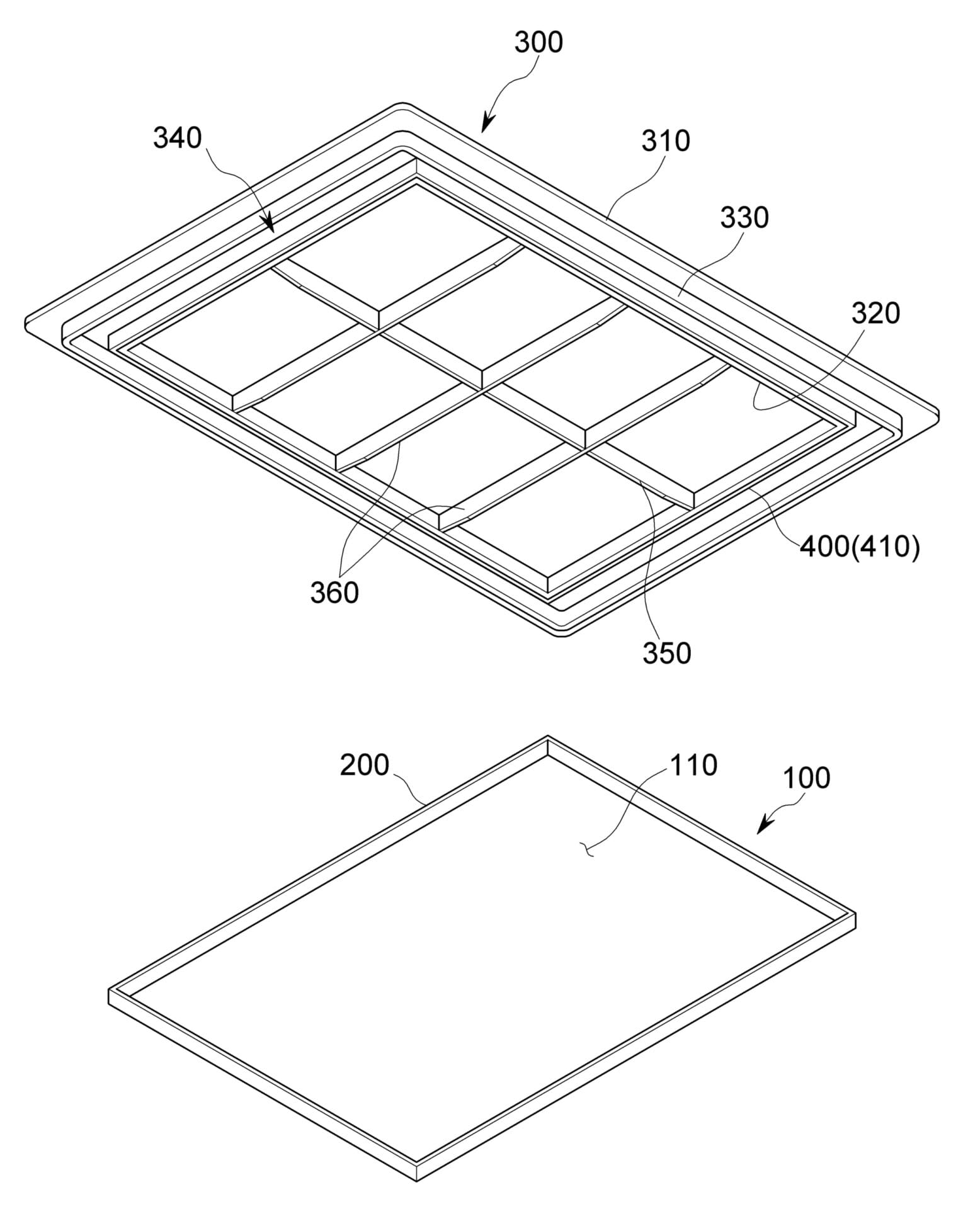

요약 :  본 발명은 열 변형 방지형 해치 커버를 갖는 친환경 선박에 관한 것으로 특히, 내부에 형성된 수용 공간과 연결되는 출입구를 갖는 선체부; 상기 선체부 상에 위치되고, 상기 출입구를 둘러싸는 해치 코밍; 상기 해치 코밍에 착탈 가능하게 설치되어 상기 출입구를 개폐하고, 상기 해치 코밍이 삽입되는 코밍 홈을 갖는 해치 커버; 및 상기 해치 커버에 설치되고, 상기 해치 커버의 열 변형을 방지하는 보강 부재;를 포함하고, 고밀도 폴리에틸렌 재질로 형성된 상기 해치 커버는 상기 출입구를 덮는 덮개 판; 상기 덮개 판의 저면으로부터 돌출되고, 상기 덮개 판의 외측 경계를 따라 형성되는 내측 코밍 감쌈 틀; 및 상기 덮개 판의 저면으로부터 돌출되고, 상기 코밍 홈을 사이에 두고 상기 내측 코밍 감쌈 틀과 이격되며, 상기 내측 코밍 감쌈 틀을 둘러싸는 외측 코밍 감쌈 틀;을 포함하며, 상기 보강 부재는 상기 내측 코밍 감쌈 틀의 둘레면을 따라 설치되는 링 형상의 제1 보강 틀을 포함한다.

따라서, 해치 커버에 가해지는 하중에 대한 처짐 및 휨 강도를 증대시킬 수 있고, HDPE 소재의 해치 커버에 대한 열 변형을 미연에 막을 수 있어 해치 커버는 물론 선박 자체의 수명을 대폭 연장할 수 있다.
