[특허] 터치 펜 분실 방지를 위한 두루마리 타입의 디지털 노트

출원번호 : 1020220108732 (2022.08.29)

등록번호  : 1024472650000 (2022.09.21)

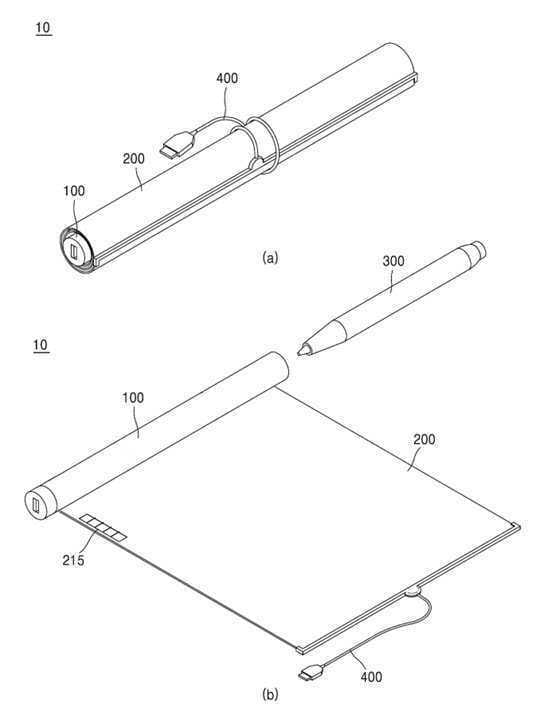

요약  : 본 발명은 터치 펜 분실 방지를 위한 두루마리 타입의 디지털 노트에 관한 것으로, 본 발명의 터치 펜 분실 방지를 위한 두루마리 타입의 디지털 노트는 본체부; 상기 본체부에 착탈 가능하게 삽입되고, 내부에 자석 부재를 갖는 터치 펜; 상기 터치 펜의 터치 입력을 감지하고, 일측이 상기 본체부와 연결되는 연성 노트 패드부; 및 상기 본체부에 설치되고, 상기 연성 노트 패드부에 입력된 터치 입력 정보를 외부 장치로 전송하는 통신부를 포함하고, 상기 본체부는, 내부에 상기 터치 펜이 수용되는 수용 공간을 갖고, 일단에 상기 수용 공간과 연결되는 개구를 갖는 원통 형상의 하우징; 상기 하우징에 설치되고, 상기 수용 공간 내에서의 상기 터치 펜의 이동에 따라 발생하는 신호를 감지하는 신호 감지부; 상기 하우징을 회동시켜 상기 연성 노트 패드부가 상기 하우징의 둘레에 감 기거나 풀리도록 하는 회동부; 및 상기 신호 감지부에서 감지된 신호에 따라 상기 회동부를 제어하는 제어부를 포함하고, 상기 신호 감지부는, 상기 수용 공간을 둘러싸도록 상기 하우징 내에 설치되고, 상기 자석 부재의 이동에 따라 유도 전류를 형성하는 코일부를 포함하고, 상기 코일부는, 상기 터치 펜이 상기 수용 공간 내로 삽입되는 경우에 일 방 향으로 흐르는 제1 유도 전류를 형성하고, 상기 터치 펜이 상기 수용 공간에서 분리되는 경우, 상기 제1 유도 전류와 반대 방향으로 흐르는 제2 유도 전류를 형성하며, 상기 제어부는, 상기 제1 유도 전류에 대응해서는 상기 하우징을 시계 방향으로 회동시켜 상기 연성 노트 패드부가 상기 하우징의 둘레에 감겨지도록 상기 회동부를 구동하며, 상기 제2 유도 전류에 대응해서는 상기 하우징을 반 시계 방향으로 회동시켜 상기 연성 노트 패드부가 상기 하우징의 둘레로부터 풀리도록 상기 회동부를 구동할 수 있다.
