[특허] 사용자에게 편리하고, 사회적 약자를 배려한 유니버설 디자인을 적용한 전자 칠판

출원번호 : 1020220113745 (2022.09.07)

등록번호  : 1024498940000 (2022.09.27)

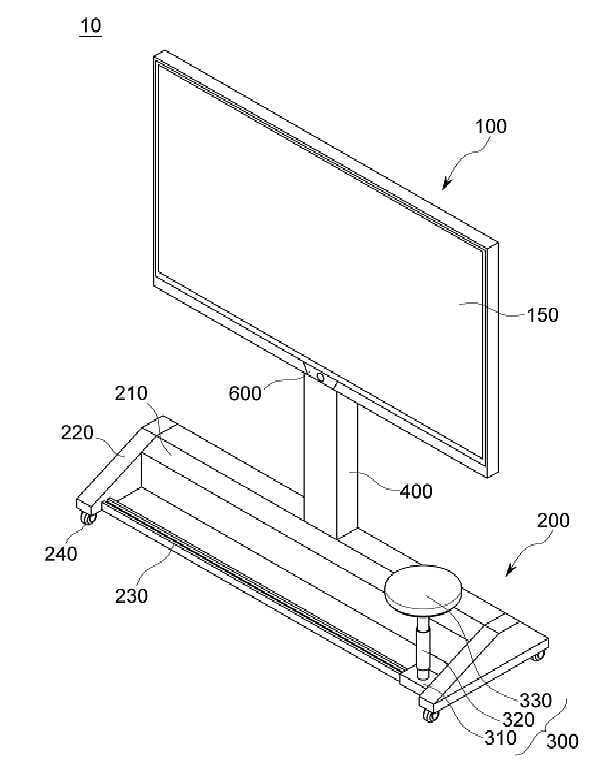

요약  : 본 발명은 사용자에게 편리하고, 사회적 약자를 배려한 유니버설 디자인을 적용한 전자 칠판에 과한 것으로, 본 발명의 유니버설 디자인을 적용한 전자 칠판은 일측에 디스플레이 패널이 설치된 칠판 몸체부; 상기 칠판 몸체부의 하측에 위치되는 메인 프레임; 상기 메인 프레임 상에 설치되고, 상기 칠판 몸체부와 연결되어 상기 칠판 몸체부를 Y축 방향을 따라 승강시키는 승강 유닛; 상기 칠판 몸체부의 일측에 위치되고, 상기 메인 프레임 상에 슬라이딩 이동가능하게 설치되는 좌석 부재; 상기 좌석 부재를 상기 메인 프레임 상에서 Y축 방향과 수직한 X축 방향을 따라 슬라이딩 이동시키는 이동 유닛; 상기 칠판 몸체부에 설치되고, 상기 좌석 부재의 좌석 X축 정보를 측정하는 위치 측정부; 및 상기 좌석 부재에 착석한 사용자가 상기 디스플레이 패널을 터치하여 입력된 터치 신호로부터 터치 X축 정보를 산출하고, 상기 터치 X축 정보에서 상기 좌석 X축 정보를 뺀 제2 차이 값이 기 설정된 제1 X축 값을 초과하는 경우에 상기 좌석 부재가 우측으로 이동하도록 이동 유닛을 제어하는 제어부를 포함하고, 상기 메인 프레임은, 상기 X축 방향을 따라 길게 형성되는 메인 지지부; 상기 메인 지지부의 양측에 각각 설치되고, 상기 메인 지지부로부터 일측을 향해 돌출되는 한 쌍의 서브 지지부; 및 상기 메인 지지부와 평행하게 위치되고, 상기 한 쌍의 서브 지지부를 서로 연결하는 레일부를 포함하고, 상기 좌석 부재는 상기 레일부 상에 위치되고, 상기 이동 유닛에 의해 상기 레일부를 따라 상기 X축 방향으로 슬라이딩 이동하며, 상기 X축 방향은 상기 디스플레이 패널의 너비 방향이고, 상기 Y축 방향은 상기 디스플레이 패널의 높이 방향일 수 있다.
